Серия EF байпасных датчиков уровня FineTek

Байпасный датчик уровня FineTek серия EF





Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка







Описание на английском языке (каталог, стр. 58-60)





Ознакомьтесь с принципом работы байпасных датчиков уровня













Устройства используют отводную трубку - байпас. Резервуар и байпасная трубка действуют по принципу сообщающихся сосудов. В трубке размещен поляризованный магнит, плавающий на поверхности жидкости. Рядом с трубкой расположен чувствительный элемент магнитно-стрикционного типа, преобразующий изменение расстояния от нижней точки байпаса до магнита в токовый сигнал 4...20 мА. На стенках трубки размещены флажки, которые под действием магнита поворачиваются. Каждому положению соответствует свой цвет, поэтому четко видна граница уровня жидкости в байпасе и, соответственно, в резервуаре.



Байпасные датчики уровня могут дополнительно оборудоваться сигнализаторами предельного уровня. Связь с внешней средой - только через магнитное поле, с измеряемой средой - отсутствует, что позволяет их использовать в отраслях с высокими санитарными требованиями.



Применение



Уровнемер данной серии применяется в средах с высокой температурой, высоким давлением, в концентрированных кислотах, щелочах и прочих опасных местах. Текстильная окрасочная промышленность, системы канализации, энергогенерирующая и нефте-химическая промышленность.



Свойства



  • Простое, но долговечное и надежное исполнение. Возможно использование дополнительных устройств по совершенствованию прибора
  • Уровнемер и магнитные реле можно установить и адаптировать без остановки производственного процесса
  • Не имеет электропитания, не зависит от перебоев с электроэнергией
  • Шкала флажков поделена на отрезки различных цветов, с делением каждые 10 см, что позволяет без труда определить уровень
  • Материал SUS316, ПВДФ, ПП, титан
  • Допустима установка нагревательной рубашки
  • Температура до 400ºС
  • Давление до 130 Бар
  • Точность: +6.35 мм
  • Выход: 4...20 мА

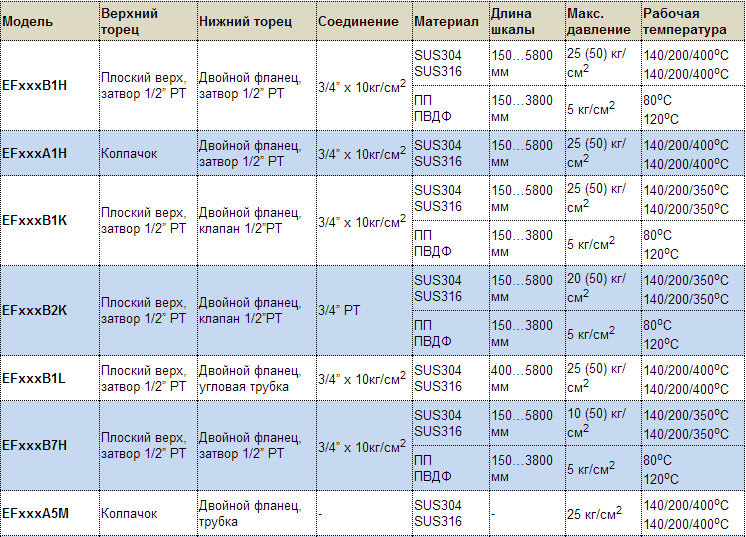

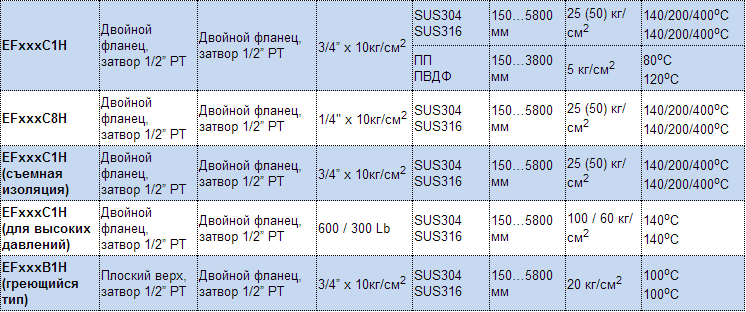

Спецификации
