Серия базовых модулей CX1010

Базовый СХ-модуль, процессор Pentium®







Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка



Инструкция по эксплуатации CX1010 на английском языке.

Техпаспорт CX1010-0xxx на русском языке.

Техпаспорт интерфейсов CX1010-N0xx на русском языке.









Описание





Серия CX1010 - базовый модуль серий встраиваемых промышленных компьютеров. Процессор Pentium® MMX-cовместимый обеспечивает среднюю производительность CPU. В зависимости от приложения, СХ1010 может функционировать "автономно", т.е. без дисплея и клавиатуры. Не смотря на то, что модуль управления не располагает визуализацией, последняя возможна с помощью встроенного Ethernet-интерфейса. Визуализация при необходимости обеспечивается через DVI на панель управления BECKHOFF или любой другой монитор с DVI или VGA входом. Сигнал сенсорного экрана считывается по одному из двух имеющихся USB-интерфейсов.



Свойства



Модули серий CX связаны между собой по стандартной шине PC/104 (16 бит). Отдельные компоненты системы - модули шириной 19 или 38 мм (двойные). Базовый модуль состоит из блока CPU (CX1010) и блока питания (CX1100-000x).



К имеющемуся Ethernet-интерфейсу могут быть добавлены DVI и 2 USB-интерфейса. 2 x RS232 или 2 x RS422/485, или аудио сигналы дополняются отдельно.



ОС: Microsoft Windows CE или Microsoft Windows Embedded Standard. ПО TwinCAT (предварительно установленное): без системы TwinCAT, с TwinCAT CE PLC, TwinCAT CE NC PTP, или с ассоциированной полной версией индивидуальных TwinCAT-уровней для PLC и NC PTP.



4 варианта блока питания 24 V DC: без системы ввода/вывода; с интерфейсом для модулей BECKHOFF Bus Terminal; с интерфейсом для модулей BECKHOFF Bus Terminal и IP-Link для модулей BECKHOFF Fieldbus Box; с интерфейсом для модулей BECKHOFF EtherCAT.



Перечень модулей дополняется подключениями Fieldbus для CANopen, DeviceNet, SERCOS и Lightbus интерфейсов.
CX1010 под программное обеспечение TwinCAT может выполнять параллельно до 4 задач, включая задачи программируемого логического контроллера, управление сервоприводами (несколько осей и функции “летучая пила”, “электронная коробка передач” и “кулачковый диск”) и визуализацию.



Серия промышленных компьютеров CX1010 программируется от ноутбука или стационарного промышленного компьютера через Ethernet (сеть или кабель). Программы пишутся в стандартной TwinCAT-среде и затем загружаются в модуль. Загрузка программы возможна и во время штатной работы модуля. Через Ethernet просматриваются все модули CX1010, включая подключенные к ним модули ввода/вывода и fieldbus.



TwinCAT превращает каждый модуль CX1010 в ADS, способный сообщаться с другим модулем под TwinCAT через Ethernet-протокол. Такие опции коммуникации формируют сеть модулей управления, использующих BECKHOFF ПК, СХ-модули и контроллеры Bus Terminal.



Под ОС Windows CE или Windows Embedded Standard используя BECKHOFF OPC-сервер серия CX1010 может обеспечивать визуализацию и real-time контроль одной SCADA-системы.

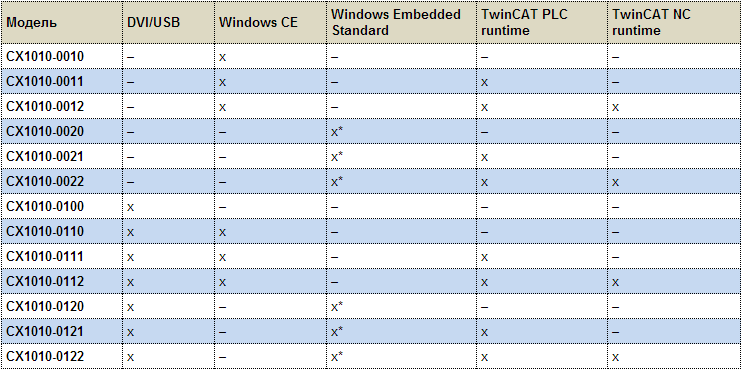

Характеристики

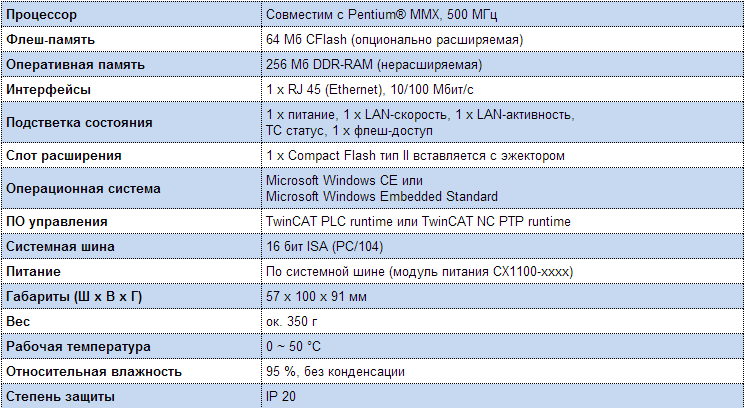

Спецификации



* CX1010 с ОС Microsoft Embedded Standard требуют Compact Flash объемом не менее 2 Гб (заказывается отдельно).

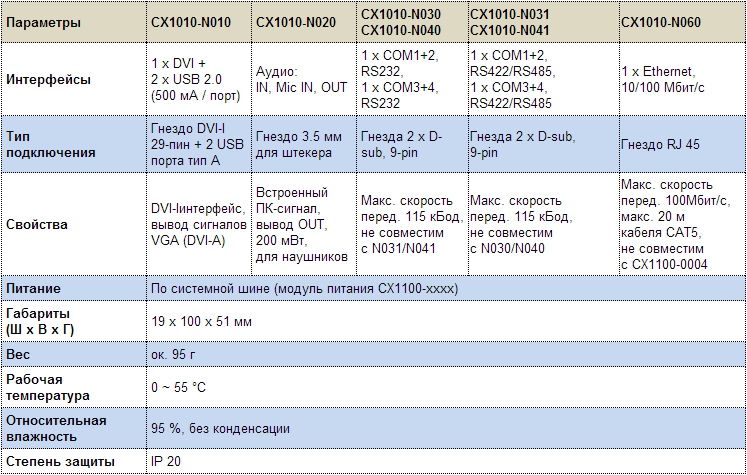

Спецификации интерфейсов
