Серии промышленных компьютеров CX1020, CX1030

Серия СХ1020/1030 для оптимальной совместимости с EtherCAT







Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка





Инструкция по эксплуатации на русском языке.

Техпаспорт CX1030-0xxx на русском языке.

Техпаспорт интерфейсов CX1030-N0xx на русском языке.







Описание





Встраиваемые промышленные компьютеры BECKHOFF серии CX1020, CX1030 расширяют линейку CX версиями с более производительным CPU и прямым подключением к модулям ввода/вывода Bus Terminal и модулям EtherCAT.



Представленные Praslin Plus серии устройств оснащены процессором Intel® Celeron® M, 1 ГГц, являются энергосберегающими, с низкими напряжением и теплоизлучением, без вентилятора. Compact Flash используется в качестве загрузки операционной системы и источника памяти, что увеличивает MTBF всей системы.



CX1030 оснащена процессором Intel® Pentium® M, 1,8 ГГц и является самым мощным устройством в линейке встраиваемых промышленных компьютеров Beckhoff. Вентилятор поддерживается двойными шариковыми подшипниками, вынимается без использования инструментов. Комбинация CX1020/1030, EtherCAT и TwinCAT обеспечивает управление процессами со скоростью в диапазоне до мили-секунды (eXtreme Fast Control Technology).



Модули снабжены 2 гнездами RJ 45 и интегрированным переключателем на 3 порта. Не требуется отдельных выключателей для конфигурирования топологии сети, например, в зданиях, где несколько комнатных контроллеров распределены поэтажно.





Свойства



  • Модули серий CX связаны между собой по стандартной шине PC/104 (16 бит). Отдельные компоненты системы - модули шириной 19 или 38 мм (двойные). Базовый модуль состоит из блока CPU (CX1020/1030) и блока питания (CX1100-000x)
  • К имеющемуся Ethernet-интерфейсу могут быть добавлены DVI-I и 2 USB 2.0 интерфейса, до 4 x RS232 и аудиосигналы. 4 RS232 интерфейса могут внедряться попарно как RS422/RS485
  • ОС: Microsoft Windows CE или Microsoft Windows Embedded Standard. ПО TwinCAT (предварительно установленное): без системы TwinCAT, с TwinCAT CE PLC, TwinCAT CE NC PTP, или с ассоциированной полной версией индивидуальных TwinCAT-уровней для PLC и NC PTP и NC интерполяции
  • 4 варианта блока питания 24 V DC: без системы ввода/вывода; с интерфейсом для модулей BECKHOFF Bus Terminal; с интерфейсом для модулей BECKHOFF Bus Terminal и IP-Link для модулей BECKHOFF Fieldbus Box; с интерфейсом для модулей BECKHOFF EtherCAT
  • Серия промышленных компьютеров CX1020/1030 разработана для оптимальной совместимости с EtherCAT. EtherCAT-подключение устанавливается через модуль расширения EtherCAT EK1110
  • EtherCAT предлагает несколько вариантов подключения fieldbus-систем к CX1020/1030: или как модуль CX1500 прямо к CPU или как устройство EtherCAT в форме модуля ввода/вывода. PROFIBUS доступен как модуль CX1500-M310 или как модуль EL6731 EtherCAT
  • Размещаемый на DIN-рейке, ПК серии СХ1020/1030 располагает функциональностью, сравнимой с большими промышленными ПК. В условиях ПЛК можно запрограммировать до 4 виртуальных IEC 61131 CPU, каждое с 4 задачами, время цикла - 50 мкс. Используются все языки IEC 61131-3
  • CX1020/1030 под ПО TwinCAT может контролировать до 256 осей сервоприводов (обычные движения и функции “летучая пила”, “электронная коробка передач” и “кулачковый диск”), а также для реализации 3-D движений и программ DIN66025
  • TwinCAT обеспечивает достаточно времени для связи пользовательского интерфейса с компонентами real-time через интерфейсы ADS или OPC



Характеристики

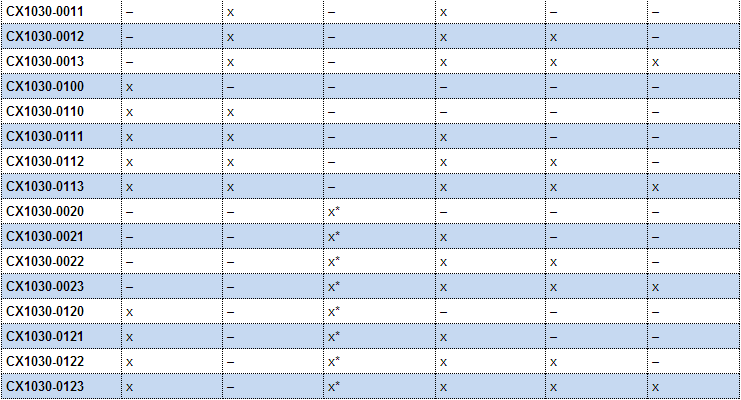

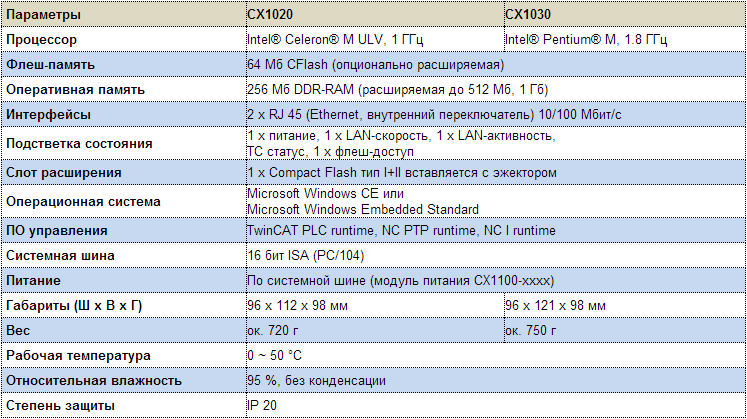

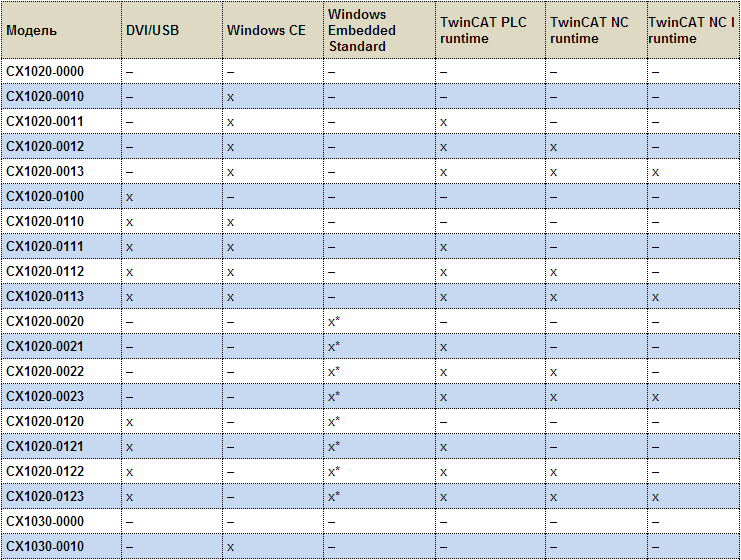

Спецификации серии CX



* CX1010 с ОС Microsoft Embedded Standard требуют Compact Flash объемом не менее 2 Гб (заказывается отдельно)

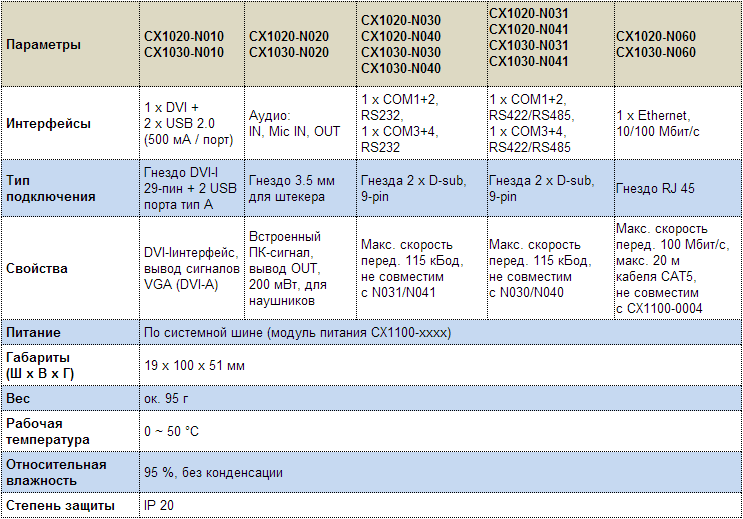

Спецификации интерфейсов





Мы консультируем, обращайтесь!



Прежде чем купить оборудование, предлагаем обратиться к техническим специалистам Praslin Plus. Их опыт позволит быстро ответить на все интересующие Вас вопросы. Звоните!



Учитывая то, что ПК BECKHOFF - надежное оборудование, при продаже оформляется гарантия сроком не менее 1 года. Также у Вас будет возможность воспользоваться услугами постагарнийного обслуживания.
