Ведомые шины CX1500

Модуль fieldbus









Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка















Краткое описание ведомой шины







Ведомые шины BECKHOFF позволяют интеграцию модулей CX1010/1020 в качестве подчиненных локальных контроллеров в служебных схемах управления, получающих и обрабатывающих данные от мастер-системы или передающих данные от собственных периферий на мастер-системы. Ведомые подключения используют DPRAM в качестве интерфейса для передачи данных от шин к модулю CX CPU. по внутренней шине ISA. Возможна параллельная работа как нескольких идентичных, так и различных ведомых шин, например 2 PROFIBUS или 1 PROFIBUS и 1 CANopen в одной системе управления.



Смешанная работа мастер-подключений и ведомых подключений также возможна. Контроллер CX в таком случае служит гейтом между мастер и ведомыми сигналами, получая их с одной шины, обрабатывая в программе и выдавая на другую шину. Но модули CX всегда 1-канальные. Количество ведомых сигналов ограничено соответствующей системой шин. Также возможно использования fieldbus-уровня для сетевой работы нескольких CX-контроллеров.



Модули CX fieldbus можно обновить, заменить или добавить в рабочих условиях по системной шине PC/104, являющейся также шиной питания. Отображение fieldbus-подключений в среде TwinCAT: сканирование и определение модулей, параметризация, конфигурация компонентов ввода/вывода, онлайн-диагностика процессов и статус fieldbus-шин - проводятся с помощью TwinCAT System Manager. СХ-компоненты маркируются самоклеющимися ярлыками на корпус.

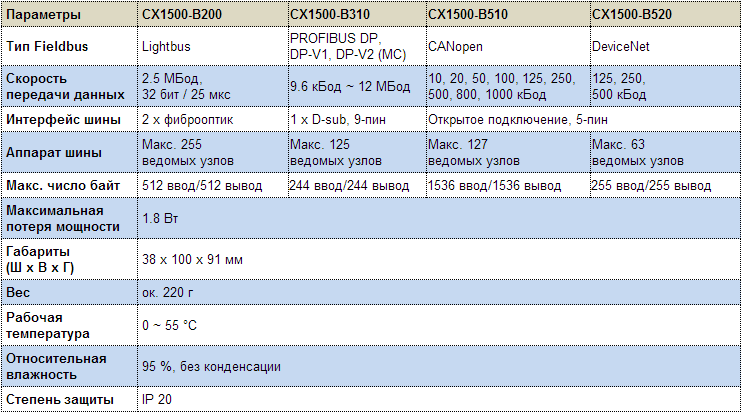

Спецификации
