Серия встраиваемых промышленных компьютеров - CX20x0

 Многоядерный СХ-модуль для оптимальной совместимости с EtherCAT













Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка











Краткое описание встраиваемых компьютеров серии CX20







Встраиваемые промышленные компьютеры серии CX20x0 расширяют линейку CX версиями с очень мощным CPU и прямым подключением к модулям ввода/вывода Bus Terminal и модулями EtherCAT. Комбинация устройств представленной серии, EtherCAT и TwinCAT обеспечивает управление процессами со скоростью в диапазоне до мили-секунды (eXtreme Fast Control Technology). Выход на рынок - 3 квартал 2012 г.



Базовые модули CPU по стандарту имеют 2 независимых интерфейса Ethernet Гигабит, 4 USB 2.0 интерфейса и DVI-I. Дополнительно - fieldbus или серийные подключения. С левой стороны CPU имеет мульти-пин подключатель для подключения дополнительных модулей.



Свойства



Отдельный промышленный компьютер имеет 22 мм в ширину, может быть многомодульным. Основной модуль состоит из модуля CX20x0 CPU и модуля питания CX2100-0xxx.



Блок питания 24 V DC возможен в 3 вариантах: питание E-bus/K-bus с автоматическим выключателем; питание E-bus/K-bus с автоматическим выключателем и встроенным емкостным ИБП; питание E-bus/K-bus с автоматическим выключателем и встроенным зарядным блоком для батареек.



Приложения могут использовать дисплей для отображения специального текста программ.
Серия CX20x0 промышленных компьютеров Beckhoff разработана для оптимальной совместимости с EtherCAT.



Устройства с интерфейсом EtherCAT slave управляются так, что несколько контроллеров могут быть синхронизированы по сети EtherCAT.



Размещаемый на DIN-рейке, промышленный компьютер представленной серии располагает функциональностью, сравнимой с большими промышленными компьютерами. Многоядерные CPU вместе с TwinCAT 3 позволяют разбить PLC-задачи на несколько ядер, значительно увеличивая производительность.



CX20x0 под ПО TwinCAT может контролировать до 256 осей сервоприводов (обычные движения и функции “летучая пила”, “электронная коробка передач” и “кулачковый диск”), а также для реализации 3-D движений и программ DIN66025.

TwinCAT обеспечивает достаточно времени для связи пользовательского интерфейса с компонентами real-time, позволяя реализовать необходимую визуализацию при помощи пользовательских интерфейсов.
Рабочая температура имеет диапазон от -25 до 60оС.



Характеристики

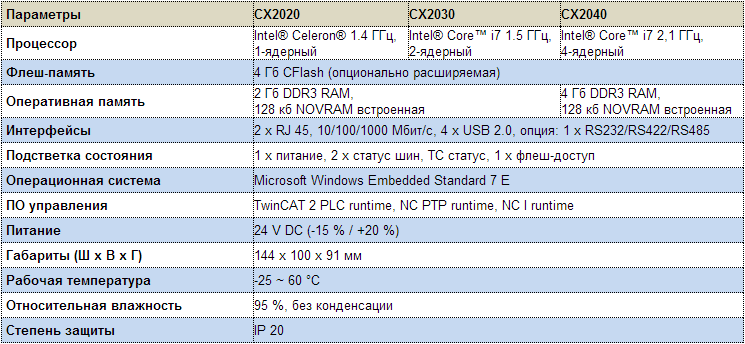

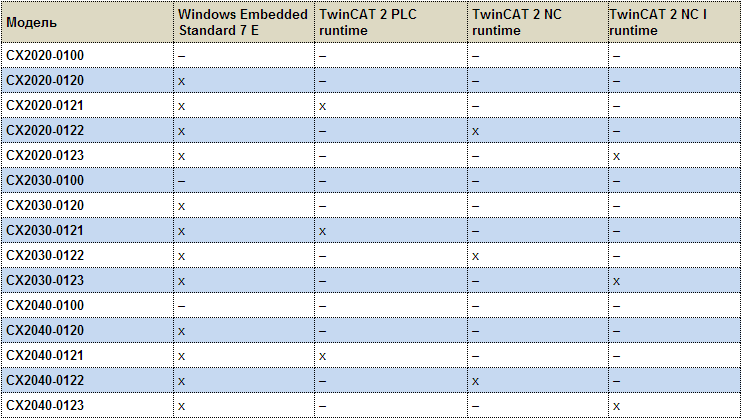

Спецификации

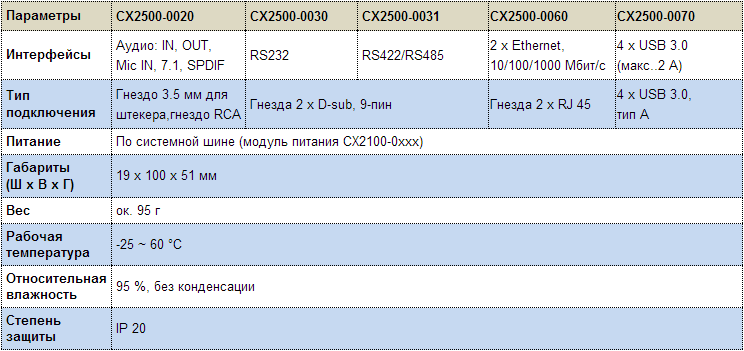

Спецификации системных модулей







Обращайтесь за консультацией!



Если Вы приняли решение купить/заказать встраиваемый компьютер представленной серии, предлагаем воспользоваться услугой бесплатной консультации при продаже оборудования. Технические специалисты Praslin Plus ответят на все возникшие у Вас вопросы, расскажут о всей линейке продукции Beckhoff, помогут выбрать наиболее оптимальную для Вашего производства модель. Звоните!
