Ethernet-контроллеры Beckhoff CX90xx

Ethernet-контроллер для комплексных задач автоматизации





Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка





Инструкция по эксплуатации на русском языке.

Техпаспорт CX9000 на русском языке.

Техпаспорт CX9010 на русском языке.

Техпаспорт интерфейсов CX90x0-A001/N0xx на русском языке.







Описание



Серия CX90xx встраиваемых промышленных компьютеров являет собой компактные, высокопроизводительные, но экономичные ПЛК и системы управления движением, устанавливаемые на DIN-рейку.

В линейке контроллеров BECKHOFF они располагаются между контроллерами Bus Terminal и модульными промышленными компьютерами серии CX1010.



Основные характеристики этих модулей - энергосберегающие CPU Intel® IXP420 с технологией XScale® с ОС Microsoft Windows CE (СХ9000/9010) и ARM Cortex™ A8 с ОС Microsoft Windows Embedded Compact 7 (СХ1020). Выход новинки СХ9020 - 3 квартал 2012 г.





Свойства



Серия CX90xx представлена в 3 вариантах:

CX9000 (Intel® IXP420 с XScale® technology, 266 МГц)
CX9010 (Intel® IXP420 с XScale® technology, 533 МГц)
CX9020 (ARM Cortex™-A8, 1 ГГц)



Контроллеры Beckhoff проявляют адекватную вычислительную способность даже для комплексных задач автоматизации.

Серия CX90xx не требует внешних носителей данных - устройства загружаются от внутренней флеш-карты.

Благодаря низкому энергопотреблению устройства не требуют вентилятора. Серия не содержит вращающихся частей.



Серии CX9000/9010-0xxx Ethernet-контроллеров обладают шиной K-bus для подключения модулей ввода/вывода Bus Terminal.



Серии CX9000/9010-1xxx контроллеров Beckhoff имеют шину E-bus для подключения модулей EtherCAT.



Серии CX9020 обладают двумя шинами и определяют подключение автоматически.



В базовой конфигурации Ethernet-контроллеров - два встроенных гнезда RJ 45 доступны в качестве интерфейсов. Это облегчает сетевое подключение нескольких CX90xx по топологии сети.

2 внешних Ethernet-порта не зависят от EtherCAT-интерфейса, управляемого вторым МАС через CPU.



Следующие интерфейсы могут быть дополнены опционально: модуль CX90x0-N010 для выхода на дисплей, сочетающий DVI/VGA + 2 x USB 2.0, позволяющий подключать любые панели управления BECKHOFF, а также клавиатурные расширения.

Дополнительные 2 модуля RS232 или 2 модуля RS422/RS485 определяются как COM1 и COM2.

С помощью модуля CX9000-A001 возможно использование Compact Flash в качестве устройства хранения данных в диапазоне до нескольких Гб.



Для программирования используется TwinCAT. Устройства содержат run-time среду для ПЛК (CX9000/9010/9020) и для управления Windows Embedded Compact 7ением (CX9010/9020). Один из Ethernet-интерфейсов используется для программирования.

ОС Windows CE и Windows Embedded Compact 7 позволяют создавать высококачественные программы графической визуализации, что реализуется благодаря встроенным графическим чипам.

Рабочая температура - 0 ~ 50оС для CX9000/9010 и -25 ~ 60оС для CX9020.

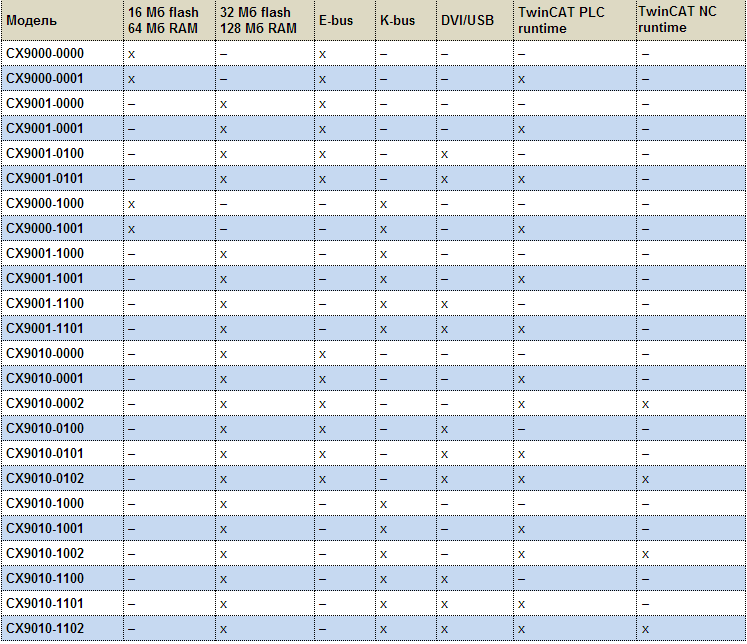

Характеристики

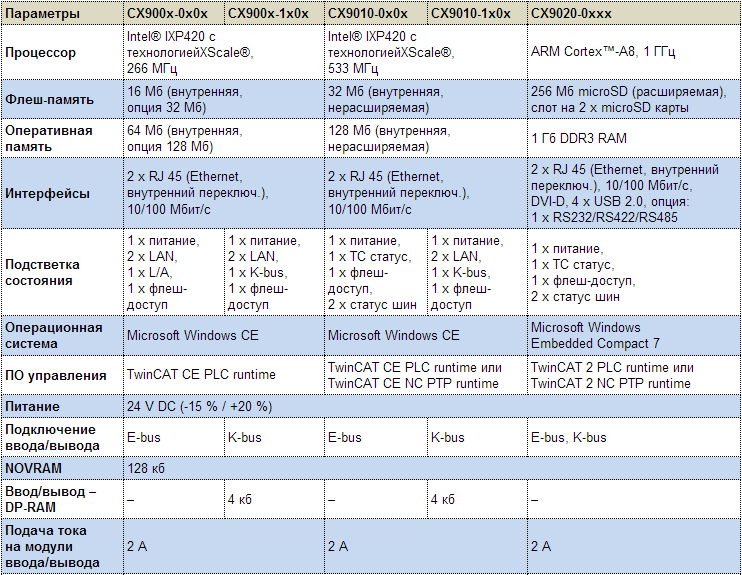

Спецификации

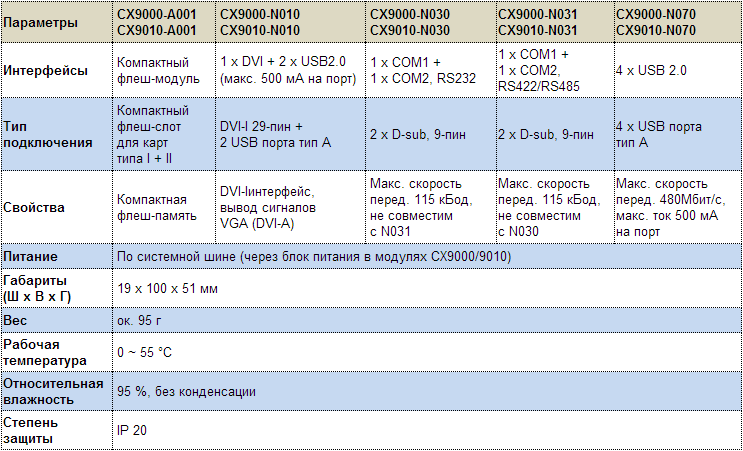

Спецификации интерфейсов





Звоните, мы консультируем!



Прежде чем купить/заказать устройство, рекомендуем воспользоваться услугой бесплатной консультации перед продажей оборудования. Специалисты Praslin Plus ответят на все возникшие вопросы технического характера, поделятся интересной информацией о всей линейке промышленных компьютеров, помогут сделать верный выбор.
