Оптический датчик уровня FineTek, SD

Оптический датчик уровня FineTek серия SD







Гарантия - 1 год
Постгарантийное обслуживание
Сервисный центр
Техническая поддержка



Инструкция на английском языке









Принцип работы оптического датчика уровня FineTek, SD









Индекс преломления пластмассы и воздуха изменяется в большом диапазоне. Инфракрасный оптический луч полностью отражается на границе пластмассы и воздуха. Напротив, инфракрасный луч полностью проходит через границу пластмассы и жидкости. Оптический датчик уровня FineTek работает измеряя различие индекса преломления между различными средами, который вызывает различную степень преломления и проникновения.



Когда сигнализаторы уровня вне жидкости, инфракрасное излучение отражается призмой назад к приемнику. Когда датчик смочен жидкостью, только часть оптического инфракрасного излучения отражается назад к приемнику, в то время как большинство не отражаясь уходит в жидкость. Изменение уровня сигнала отслеживает встроенный фотоприемник и соответственно управляет переключением.



Применение



Оптический датчик может использоваться для контроля уровня жидкости в технических емкостях, также может применяться в цепях защиты систем управления насосами.



Свойства



  • Питание устройства осуществляется от источника постоянного тока 10...28 В
  • Выходной сигнал PNP либо NPN , индикация состояния
  • Рабочая температура среды измерения -10~60оС
  • Рабочее давление 10 кг/см2 (для пластикового корпуса), 40 кг/см2 (для металлического)
  • Степень защиты IP67
  • Защита от переполюсовки
  • Минимальный обнаруживаемый уровень 3 мм

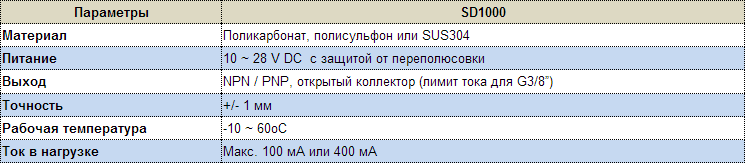

Спецификации








Обращайтесь за консультацией!



Если Вы приняли решение купить/заказать устройство, предлагаем воспользоваться услугой бесплатной консультации при продаже оборудования. Технические специалисты Praslin Plus ответят на все возникшие у Вас вопросы, расскажут о всей линейке продукции  FineTek, помогут выбрать наиболее оптимальную для Вашего производства модель. Звоните!
