WEBHMI - надежный помощник в создании удаленной системы мониторинга

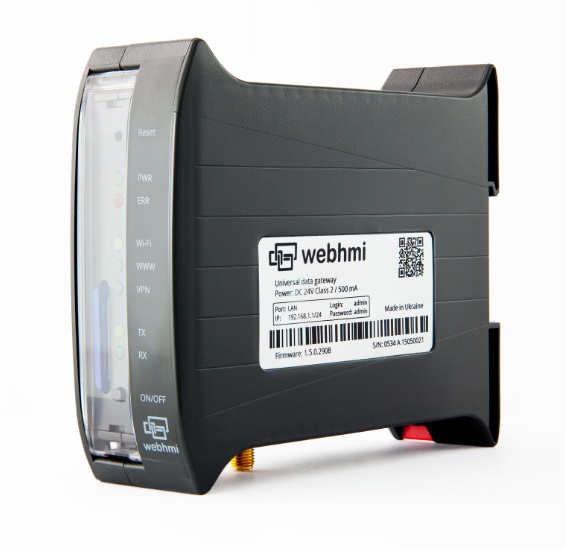

Контроль производства удаленно с web-server







  • Гарантия - 1 год
  • Постгарантийное обслуживание
  • Сервисный центр
  • Техническая поддержка



 Инструкция по эксплуатации WebHMI на русском языке







Удаленное управление производственным процессом, а также контроль хода работы из любой точки мира при помощи Web-сервера стали еще доступнее.





Вместе с WEBHMI Вы сможете в сжатые сроки создавать системы мониторинга распределенных объектов.



Он умеет производить обмен данными как с диспетчерским сервером, так и между собой. Информация о состоянии контролируемых систем передается на верхний уровень.



Ориентирован на управление обособленными или территориально распределенными системами.



В WEB-HMI встроены популярные протоколы обмена данных, а также веб-сервер, благодаря чему прибор служит посредником между промышленным оборудованием и пользователем.





Устройство поставляется без каких-либо ограничений и дополнительных лицензий. Имеет предустановленное программное обеспечение, которое обеспечивает быстрое развертывание проектов веб-мониторинга различной степени сложности.



Вам не понадобится специальное знание в области сетевых технологий, а также навыки программирования.



Процесс работы с WEBHMI понятен на интуитивном уровне. Он аналогичен процессу, применяемому в современных SCADA-системах.

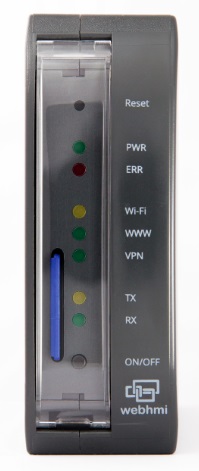

web-интерфейс встроен

  • Средства разработки интегрированы в пользовательский интерфейс
  • Разработчик может работать во всякой удобной для него операционной системе
  • Благодаря встроенному веб-интерфейсу работать с Вашим проектом можно удаленно
  • Все действия в процессе конфигурирования проекта сразу отображаются в системе. Другими словами, отсутствует необходимость в компиляции и загрузке







Применение



Устройство разработано специально для достижения возможности управления малыми системами, такими как:

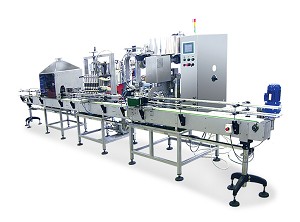

webhmi на пищевом предприятии



  • Насосная станция
  • Теплопункт
  • Котельная
  • Лифтовое хозяйство
  • Торговый комплекс
  • Пищевое предприятие
  • Трансформаторные подстанции и пр.





Также при помощи прибора можно проводить диагностику технологического оснащения



Давайте рассмотрим примеры реализации устройства на производстве, начиная от наиболее простого применения:



Необходимо создать локальный интерфейс оператора для диспетчеризации систем автоматики и оборудования. При этом необходимо иметь возможность управлять производственными агрегатами с любого мобильного устройства, компьютера, ноутбука через web-браузер, из любого места сети либо через WiFi.



В данном случае будем интегрировать устройство в уже существующую сеть или же устанавливаем прибор в качестве самостоятельной точки доступа.



Интерфейс в локальную сеть



Рассмотрим задачу, аналогичную предыдущей:



Необходимо обеспечить доступ к интерфейсу через Internet для диспетчеризации удаленных объектов.
Если на объекте отсутствует интернет, мы просто подключаем прибор к мобильному 3G интернету, использую USB-разъем. При этом у провайдера необходимо получить статический IP адрес или же подключиться к любой сети при помощи VPN.

Диспетчеризация удаленных объектов




Необходимо построить систему контроля и управления распределенными объектами. В этом случае применяем его как шлюз данных нижнего уровня. Информация передается на выделенный сервер, который обеспечивает ее последующую обработку и хранение.


Система контроля удаленными объектами

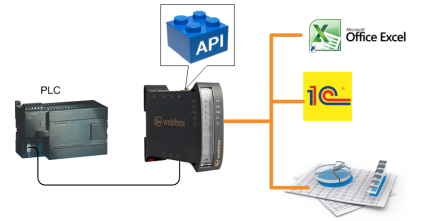

Все данные, полученные от технического процесса, можно будет посмотреть в бизнес-приложениях через интегрированный интерфейс API.


API интерфейс интегрирован


Технические характеристики



  • Процессор 400 MHz ARM (SoC)
  • 1 х USB 2.0
  • 2 х Ethernet 10/100 Base-T (экран. разъем)
  • Встроенный Wi-Fi802.1b/g/n поддерживает одновременно несколько сетей в режиме "точки доступа" и "клиента", WDS сети
  • 1 х RS-485 с гальванической изоляцией. мультипротокол, поддерживает одновременную работу с разными устройствами.Драйвер порта динамически ("на лету") переконфигурирует приемопередатчик
  • Твердотельные реле 2 шт - макс. ток 100 мА ~/=, макс. напряжение до 350 В.
  • Modbus RTU/ASCII (мастер), Modbus/TCP (клиент/сервер)
  • Поддержка SD карт
  • Возможность создания виртуального COM-порта
  • Встроенный firewall (функции маршрутизатора)
  • Напряжение питания 24 В +/- 10%
  • UPS - встроен
  • Габариты (мм): 100*35*120

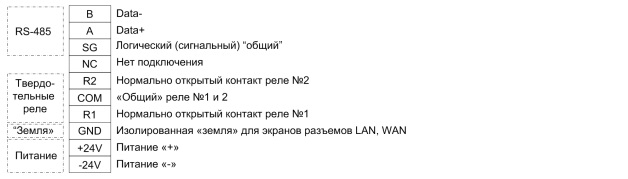

Подключения внешних устройств























Поддерживаемые протоколы



  • ModBus ASCII
  • ModBus RTU
  • ModBus TCP
  • Siemens PPI
  • Delta DVP
  • Owen
  • Allen Bradley DF1

Примечание: при необходимости протоколы дополняются
